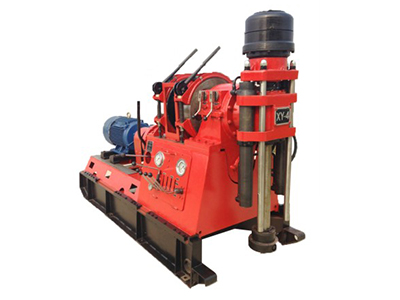

XY-4型巖芯鉆機主要適用于固體礦床的金剛石、硬質 合金勘探鉆進，也可用于工程地質與地下水勘探；淺層石油和天然氣開采，以及礦山坑道的通風、排水等鉆孔。其結構簡單緊湊，布局合理，重量輕，折卸方便，轉速范圍合理。
技術規格和主要參數
| 一、基本參數 | |||||
| 鉆進深度 | 用42亳米鉆桿 | 998米（最深1198米） | |||
| 用50亳米鉆桿 | 698米（最深860米） | ||||
| 鉆孔傾角 | 360° | 360° | |||
| 鉆機外形尺寸（長X寬X高） | 2710 x 1100 x 1752® 米 | 2710 x 1100 x 1752® 米 | |||
| 鉆機重量（不包括動力機） | 1756千克 | 1756千克 | |||
| 最大部件重量 | 216千克 | 216千克 | |||
| 二、回轉器 | |||||
| 正轉低速 | 101; 187; 267; 388轉每分 | ||||
| 高速 | 311; 574； 819; 1191 轉每分 | ||||
| 反轉低速 | 83轉每分 | ||||
| 高速 | 251轉每分 | ||||
| 當動力機轉速為2000轉每分時 | |||||
| 正轉低速 | 135; 250; 355; 517轉每分 | ||||
| 高速 | 415; 765; 1090; 1588轉每分； | ||||
| 反轉低速 | 110轉每分 | ||||
| 高速 | 338轉每分 | ||||
| 立軸行程 | 600毫米 | ||||
| 立軸最大起重能力 | 80000牛頓 | ||||
| 立軸最大加壓能力 | 60000牛頓 | ||||
| 立軸扭矩 |
當動力機功率為40馬力，轉速為1500轉每分時 2640; 1410; 980; 660牛頓?米
830; 440; 300; 200牛犢?米
|
||||
| 立軸內徑 | 68.5豪米 | ||||
| 三、卷揚機：當柴油機功率為40馬力，轉速為1500轉每分時 | |||||
| 提升能力（單繩） | 30000; 16000; 11000; 7700牛頓 | ||||
| 提升速度（第三層） | 0.82; 1.51; 2.16; 3.15米每秒 | ||||
| 當柴油機功率為60馬力，轉速為2000轉每分時 | |||||
| 提升能力（單繩） | 33000; 17800; 12450; 8600牛頓 | ||||
| 提升速度（第三層） | 1.09; 2.02; 2.89; 4.18米每秒 | ||||
| 鋼絲繩直徑 | 16毫米 | ||||
| 卷筒容量 | 92米 | ||||
| 卷筒直徑 | 285亳米 | ||||
| 閘輪直徑 | 490亳米 | ||||
| 剎帶寬度 | 120亳米 | ||||
| 四、移動裝置 | |||||
| 移動油缸行程 | 462亳米 | ||||
| 鉆機離開孔口距離 | 308毫米 | ||||
| 五、油泵 | |||||
| 排量 | 20亳升每轉 | ||||
| 轉速 | 1500轉每分 | ||||
| 工作壓力 | 20兆帕 | ||||
| 最高壓力 | 25兆帕 | ||||
| 六、鉆機動力 | |||||
| 名稱 | 型號 | 功率 | 轉速 | 重量 | |
| 電動機 | Y200L-4 | 30kW | 1470轉每分 | 260千克 | |
| 柴油機 | ZH4100G43 | 31 kW | 1500轉每分 | 350千克 | |
